項目背景
養殖場除糞尿和污水對環境造成嚴重的污染外，空氣污染也是一個嚴重的環境問題。養殖場的空氣污染直接的表現就是惡臭，是空氣中各種有味氣體混合而發出的一種難聞的氣味，養殖場惡臭主要是來自畜禽的糞尿、污水、墊料、飼料殘?jiān)?、畜禽的呼吸氣體、畜禽皮膚分泌物、死禽死畜等，并與養殖舍的通風狀況和空氣中的懸浮物密切相關。

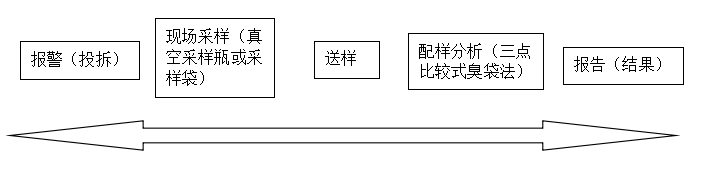

傳統的人工嗅辨惡臭監控手段，通常需要以下幾個操作流程：
人工嗅辨惡臭監測流程：
由于操作環節眾多，各個環節要求的人工比較多，傳統分析手段存在著時效性差、數據的客觀性差、人工成本高等一系列問題，無法滿足日益增加的惡臭監測的要求。
電子鼻惡臭氣體在線監測系統不僅可以解決連續在線監測及為客戶提供實時數據，其自動化系統會大大的降低監測成本，為企業縮減運營成本。
2.項目需求分析
（1）監測點位少，不能全面反映環境空氣質量
國家級空氣自動監測站點少，監測點位覆蓋范圍有限，且只能每?1小時監測一次數據，如發生露天燒烤、垃圾焚燒等突發性污染事情，不能時發現并采取處理措施，不利于對“散、亂、污”污染治理，不能全面、實時、精準的反映長治市的空氣質量狀況。
空氣污染成因復雜，溯源難
大氣污染面廣且成因復雜，國控點監測數據僅作為空氣質量評價點，很難達到準確溯源。同時，沒有建立污染超標報警、快速處理機制，無法實現“精準治霾、科學治污”。
（3）環境監管人員少、任務重
環境監管人員少，無法做到實時、全方位對空氣質量監管。
（4）惡臭物質會刺激嗅覺神經與三叉神經，從而對呼吸中樞發生作用，影響畜禽的呼吸ji能。刺激性臭味也會使血壓及脈搏發生變化，有的還具有強烈的毒性。在實際生產中，惡臭對畜禽的影響往往是長時間的低濃度作用，使其產生慢性中毒，體質變?nèi)?，抗病力下降，生產性能下降。可見，養殖場惡臭濃度的監測和治理顯得很重要。
3.編制依據
3.1?政策法規
??2016年 1月 1日實施的《中華人民共和國大氣污染防治法》
??2013年 9月國務院發布《大氣污染防治行動計劃》（國發[2013]37號）
??2015年?8月《國務院辦公廳關于印發生態環境監測網絡建設方案的通知》（國辦發[2015]56號）
??2016年 3生態環境部印發的《生態環境大數據建設總體方案》
??2018年 7月 4日國務院印發的《打贏藍天保衛戰三年行動計劃》（國發[2018]22號）
3.2?相關標準
??《環境空氣氣態污染物（SO2、NO2、O3、CO）連續自動監測系統安裝驗收技術規范》（HJ 193-2013）
??《環境空氣顆粒物（PM10?和?PM2.5）連續自動監測系統安裝和驗收技術規范》（HJ 655-2013）
??《環境空氣氣態污染物（SO2、NO2、O3、CO）連續自動監測系統技術要求及檢測方法》（HJ 654-2013）
??《惡臭污染物排放標準》（GB14554-93）
??《大氣污染物無組織排放監測技術導則》（HJ/T55-2000）
??《環境空氣質量監測點位布設技術規范》（HJ/664-2013）
??《環境空氣揮發性有機物氣相色譜連續監測系統技術要求及檢測方法》
（HJ 1010-2018）
??2017年 12月 26日生態環境部印發的《2018年重點地區環境空氣揮發性
有機物監測方案》
4.項目建設目標
通過該項目建設，全面建成網格化監測網絡，結合配套智能采集系統和配套智能運維系統，基于先進的物聯網、環境氣象、大數據及認知計算等技術，實現空氣質量監測與智能分析的一體化，形成三維立體監測體系，實現微觀尺度的地區大氣污染空間分布及結構分析，填補常規網絡站點少造成的能力短板，以支持環境精細化管理的工作要求。
4.1?實現空氣質量實時精細化監測
建設全面的環境空氣質量監測網絡，實時了解監測區域空氣質量狀況及變化趨勢，掌握各項污染物的濃度及分布，反應空氣質量特征及問題，實現空氣質量精細化監測。
4.2?實現環境監測與環境監管的有效聯動
通過全面實時監控，實時掌握空氣質量狀況，系統一旦發生數據異常，根據預警預報規則，及時將異常報警信息推送給相關人員，第一時間發現環境問題，可快速采取處理措施，打通了環境監測和環境監管的通道。
4.3?實現政府環境管理的決策支持和靶向治理
通過對海量的數據進行分析，確定區域空氣污染的主要成因和來源，為相關管理部門提供針對性的減排策略、管控措施建議等，實現“靶向治理”。
4.4?經濟效益和社會效益顯著
??由被動監管向主動監管，由人工監管向自動監管、由盲目性監管向精細
化監管轉變，提升監管效率，降低監管成本。
??震懾和預防企業違法排污行為。
??第一時間發現問題，使群眾投訴在第一時間得到解決，矛盾在第一時間得到化解，群眾滿意度得到提升。
5.總體設計
5.1 設計原則
本系統設計遵守相關的國家、省市法規與行業規范，符合國家和地方的各種標準和規定。遵循以下原則：
（1） 實用性與先進性的統一
在適度超前的原則下，盡量采取目前國際上的主流先進監測技術。
系統具有使用的靈活性，包括：具有靈活可變的定制功能、提供靈活方便的信息 查詢與數據統計功能。
系統運行流暢、穩定，數據查詢能快速響應。
（2）可擴展性
系統的規劃和設計必須具有良好的擴展性，根據需要可以增加項目，如噪音，氣象參數，日照量等。
系統數據既滿足短期內的業務需要，也要滿足以后業務發展的要求。在網絡、軟 件、數據庫系統的設計上要做到接口標準、開放性好，滿足以后與其它業務系統及與 其它政府部門或上級機關系統縱向與橫向的聯網應用和數據共享的要求。
（3）安全性、保密性和共享性原則
系統設計與開發遵循安全性、保密性和共享性原則，處理好數據資源共享與數據安全保密的關系。
信息系統的設計必須嚴格按照國家的有關規定，采取必要的安全防范措施和手 段，在軟件系統的設計上將安全性的設計擺在重要位置，指定嚴格的權限控制和管理。
（4） 標準化原則
符合我國國家標準、信息產業部標準、環保部相關技術規范和要求。各種構件優 選符合國家標準的型材和通用件，以利于系統的維護和管理。
5.2 建設思路
（1）統籌設計、協調發展
充分運用系統科學的理念和方法，統籌考慮已有應用和新需求的關系，合理設計項目總體建設目標和具體目標，綜合協調各項業務關系，推進業務之間信息化發展的統一和平衡。
（2）集約建設、避免浪費
強化云平臺建設，逐步將硬件資源集約建設，對云平臺的軟、硬件資源進行統一分配和管理，使用戶可以按需、彈性獲取計算及存儲資源，避免重復建設，提高資源利用率。
（3）統一標準、資源共享
加強信息化標準的建設，大力推進各項標準的貫徹落實，規范應用系統建設，實現界面風格統一，實現信息資源共享利用，推動不同業務之間的業務協同，充分發揮信息化的整體效益。
（4）數據歸口、集中管理
加強數據建設和管理工作，建立數據管理制度。遵循一數一源、源頭采集的原則，提高數據質量，保障業務應用，確保統計數據的完整、準確、有效。
（5）面向服務、深化應用
立足于環境信息為環境管理服務的理念，以應用促發展，進一步促進信息技術與開發區環境保護工作的有機融合，擴大服務范圍，豐富服務內容，創新服務方式，提高服務質量，提升服務能力。
（6）夯實基礎、安全可靠
重視環境信息機構與網絡基礎設施建設，加強信息安全防御體系建設，明確管理責任，增強系統抗風險能力，保障系統可靠、安全、高效運行，提高系統的整體安全和使用管理水平。
5.3 總體架構
EA200C-OU惡臭氣體在線監測系統是將目標區域分為網格進行布點，對網格中的污染物濃度進行實時監測。大氣網格化監測綜合解決方案包含提供空氣質量數據的監測設備、查看監測數據的軟件平臺、設備運維和數據分析。針對環境空氣質量的監測，技術手段形式豐富多樣，可以通過固定式監測設備監測、衛星遙感監測、無人機監測、激光雷達監測、移動應急監測等。通過對海量監測數據進行分析，對污染過程動態跟蹤、反演，全面、及時、準確地反映空氣質量狀況及發展趨勢，了解網格內的空氣質量及實時變化，分清污染來源，為環境監察指示行動方向和高新技術支撐，為各級政府部門實施環境監管提供決策依據。
總體架構由感知層、保障設施層、數據層、應用層和用戶層五部分組成，系統全程貫穿質量控制和優化。
感知層：在監測區域選取監測設備進行組合布點，氨、三甲胺、硫化氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭氣濃度。（養殖場常見監測一般是氨氣、硫化氫、臭氣）
保障設施層：從監測能力保障、應急能力保障、安全能力保障方面來建設。
數據層：通過多種傳輸方式接收感知設備監測數據，包括惡臭數據、氣象數據等，通過環境空氣質量監控平臺，采用先進的云計算處理技術進行海量數據的存儲和統計分析，為環境管理部門有效監管及科學決策提供數據支撐。
應用層：通過微型站、惡臭自動監測系統及環境空氣質量監控平臺，最終實現大氣環境網格化監管、預警預報、污染源追溯、移動監管及數據服務。
用戶層：通過建立門戶的建立，既便于內部人員使用也便于開發區與社會公眾的溝通。
6.項目建設方案
網格化監測點位布設
依據《環境空氣質量監測點位布設技術規范（試行）》、《大氣污染防治網格化監測點位布設技術規范》和《大氣污染物無組織排放監測技術導則》等相關規定，根據地理信息特點及城市布局情況，進行科學網格化監測布點。
點位布設原則
??科學性
高密度的網格化監測應考慮城市自然地理信息、氣象等綜合環境因素，以及城市建設工業布局、經濟結構、人口分布等社會特點，滿足大氣污染防治精細化管理的需求。
??完整性
高密度的網格化監測網絡應在區域內合理布設各類功能性監測點位，能夠反映重點污染區域的空氣質量變化，滿足區域環境空氣監測的需求，客觀評價重點污染區域的空氣質量。
??代表性
具有較好的代表性，能客觀反映一定區域范圍內的環境空氣質量水平和變化規律，客觀評價區域環境空氣狀況和污染源對環境空氣質量的影響。
??可比性
同類型監測點位設置環境條件盡可能一致，使各個監測點獲取的數據具有可比性。
??動態性
高密度的網格化監測應結合城市建設規劃、能源結構調整、區域空氣質量變化等綜合因素，確定重點評價區域，及時合理、科學有效的調整熱點網格的點位布設。
點位布設要求
質量控制點
??質量控制點原則上設在標準監測設備周邊半徑?10米內，用于網格化監測設備傳遞與平行比對，保證監測數據質量。
??質量控制點應安裝不少于?3?臺網格化監測設備。每個地區內至少配置?4個質量控制點。
區域背景點
??區域背景點原則上應設置在網格上風向或網格邊界，也結合當?shù)貧庀髼l件和污染物擴散特征進行合理布設。
??由主管部門根據所轄區域?qū)嶋H情況及需求，酌情設置?1個環境背景點。監測點
標準污染監測點
??污染監測點原則上應設在熱點網格內對大氣質量產生明顯影響的固定污染源周邊，如工廠、礦山、工地等的周邊。
??主導風向比較明顯的情況下，應在污染源的下風向布設監測點，以捕捉到最大污染恃征為原則進行布設。上風口可酌情布設點位作為對照。
??對固定污染源較多且集中的工業園區等，污染源監測點應設置在主導風向下風向的工業園區邊界，兼顧排放強度大的污染源及污染的最大落地濃度。
??各布設點的設置條件要盡可能一致，使得獲得的大氣污染數據具有可比性。
??布設點離地面高度應在?3～20米范圍內。特殊條件下高度放寬到?30米。
??網格主管部門可根據污染源數量或污染嚴重程度設置污染監測點。
監測點位周邊環境要求
??監測設備周圍水平面應保證?270°以上的捕集空間，如果監測設備一邊靠近建筑物，周圍水平面應有?180°以上的自由空間。
??若所選監測點位周圍半徑?300-500?米范圍內建筑物平均高度在?25?米以上，其監測設備高度可以在?20-30米范圍內選取。
??監測設備周圍至少?50米范圍內無明顯固定污染源。
??監測點位附近無影響監測數據的電磁干擾，周圍有穩定可靠的電力供應，無限通信網絡覆蓋良好。
??應考慮監測點位設置在機關單位及其他公共場所時，保證通暢、便利的出入通道及條件，在出現突發狀況時，可及時趕到現場進行處理。
點位位置要求
??采樣口離地面的高度推薦在?3-20米范圍內。
??在保證監測點具有空間代表性的前提下，若所選監測點位周圍半徑?300-500米范圍內建筑物平均高度在?25米以上，無法滿足?3-20米的高度要求設置時，其采樣口高度可以在?20-30米范圍內選取。
??在建筑物上安裝監測儀器時，監測儀器的采樣口離建筑物墻壁、屋頂?shù)戎挝锉砻娴木嚯x應大于?0.5米。
??當某監測點需設置多個采樣口時，為防止其他采樣口干擾顆粒物樣品的采集，顆粒物采樣口與其他采樣口之間的直線距離應大于?1米。
7.系統概述
EA200C-OU系統采用了高靈敏度傳感器組合模組技術，可實時監測城市垃圾填埋場、垃圾處理站、垃圾發電廠、垃圾焚燒場地、化工廠、養殖場等地引發惡臭的物質及有害物質，并向管理進行傳送。別名：電子臭、惡臭檢測儀、惡臭濃度儀、惡臭分析儀、惡臭氣體檢測儀、惡臭氣體監測儀、惡臭污染檢測、惡臭指數儀、惡臭工作站、惡臭空氣污染物檢測站、辯嗅儀、異味指數儀、異味分析儀。
1.技術路線
本系統儀器主體結構如下圖，可分為主體和用戶界面，兩個部分可以分開放置， 也可裝在一起。
2.技術參數
2.1?原理：?用氣敏電化學、PID光離子原理和4種MOS金屬氧化物分析技術來實現空氣質量監測。
2.2 ?空氣質量監測圖：
氣體監測模塊主要由測量因子對應的氣體傳感器和一個安裝板組成。傳感器以?3 個螺絲固定在安裝板上，中間用橡膠圈密閉，本項目默認測量的氣體因子是氨、三甲胺、硫化氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭氣濃度等9個指標，測量因子可以根據客戶需求或現場情況，通過更換氣體傳感器， 替換或增減。
2.3技術參數
設備功能
- 數據存儲1年。
- 觸摸屏簡易按鍵輸入，操作簡便。
- 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
- 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
- 系統溫度和壓力變化自動進行補償。
- “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
- 具有自動和手動校準，可接收遠程控制指令進行自動校準
- 內部故障自動診斷和報警提示，也可以通過遠程診斷。
- 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
- 系統斷電后來電自動重新啟動，恢復正常工作。
（1）氨氣監測模塊
技術指標
- 測量原理：電化學
- 量程范圍：0～20PPM（可定制量程和單位）
- 分辨率：0.01PPM/0.001PPM
- 檢測精度：≤±3%FS
- 零點漂移：±1%F.S/年
- 響應時間：≤120s(滯后20s)
- 輸 ??出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（2）硫化氫監測模塊
技術指標
- 測量原理：電化學
- 量程范圍：0～10PPM（可定制量程和單位）
- 分辨率：0.01PPM/0.001PPM
- 檢測精度：≤±3%FS
- 零點漂移：±1%F.S/年
- 響應時間：≤120s(滯后20s)
- 輸 ???出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（3）臭氣監測模塊
技術指標
- 測量原理：MOS
- 量程范圍：0～1000無量綱（可定制量程和單位）
- 分辨率：1無量綱（OU）
- 檢測精度：±3%FS
- 響應時間：≤120s(滯后20s)
- 輸 ??出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（4）甲硫醇監測模塊
技術指標
- 測量原理：電化學
- 量程范圍：0～20PPM（可定制量程和單位）
- 分辨率：0.01PPM/0.001PPM
- 檢測精度：≤±3%FS
- 零點漂移：±1%FS/年
- 響應時間：≤120s(滯后20s)
- 輸 ??出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（5）甲硫醚監測模塊
技術指標
- 測量原理：電化學
- 量程范圍：0～50PPM（可定制量程和單位）
- 分辨率：0.01PPM/0.001PPM
- 檢測精度：≤±3%FS
- 零點漂移：±1%FS/年
- 響應時間：≤120s(滯后20s)
- 輸 ??出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（6）二甲二硫監測模塊
技術指標
- 測量原理：電化學
- 量程范圍：0～50PPM（可定制量程和單位）
- 分辨率：0.01PPM/0.001PPM
- 檢測精度：≤±3%FS
- 零點漂移：±1%FS/年
- 響應時間：≤120s(滯后20s)
- 輸 ?出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（7）二硫化碳監測模塊
技術指標
- 測量原理：PID光離子原理
- 量程范圍：0～50PPM（可定制量程和單位）
- 分辨率：0.01PPM/0.001PPM
- 檢測精度：≤±3%FS
- 零點漂移：±1%FS/年
- 響應時間：≤120s(滯后20s)
- 輸 ?出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（8）苯乙烯監測模塊
技術指標
- 測量原理：PID光離子原理
- 量程范圍：0～20PPM（可定制量程和單位）
- 分辨率：0.01PPM/0.001PPM
- 檢測精度：≤±3%FS
- 零點漂移：±1%FS/年
- 響應時間：≤120s(滯后20s)
- 輸出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（9）三甲胺監測模塊
技術指標
- 測量原理：電化學
- 量程范圍：0～20PPM（可定制量程和單位）
- 分辨率：0.01PPM/0.001PPM
- 檢測精度：≤±3%FS
- 零點漂移：±1%FS/年
- 響應時間：≤120s(滯后20s)
- 輸出：RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
其他因子可根據用戶需求定制增加……
8.技術規范
總述：
我司生產的惡臭氣體在線監測系統，是我公司利用國際上先進的光電技術研制、開發出來的最新高技術精密儀器設備。在使用方指定地點連續實時監測環境空氣中的氨、三甲胺、硫化氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭氣濃度等各項污染物濃度，以及風速、風向、溫度、相對濕度、大氣壓等，并可與當?shù)丨h(huán)保局或相關部門聯網監測。
本系統采用多種模式智能化傳輸方式，可將監測數據實時傳送到中心控制室，以備有關部門采集、使用及分析數據。所有儀器均具有良好的抗干擾能力及停電自恢復功能，有效數據捕獲率優于90%。
監測系統采用模塊化結構，設計合理，操作簡單，能實現遠程數據傳輸和故障診斷，完全滿足我國各級環境保護主管部門對大氣環境質量連續自動監測的要求。
